TB型HG5-251-69標機架

點擊:次

TB型HG5-251-69標機架

　　雙支點機架，不宜于選用無支點、單支點機架時，應選用雙支點機架。但選用的雙支點機架下支點軸承結構采用帶緊定套的錐孔調心滾子軸承便利于安裝維修，且攪拌軸與減速機之間的聯接選用HL型彈性柱銷聯軸器。

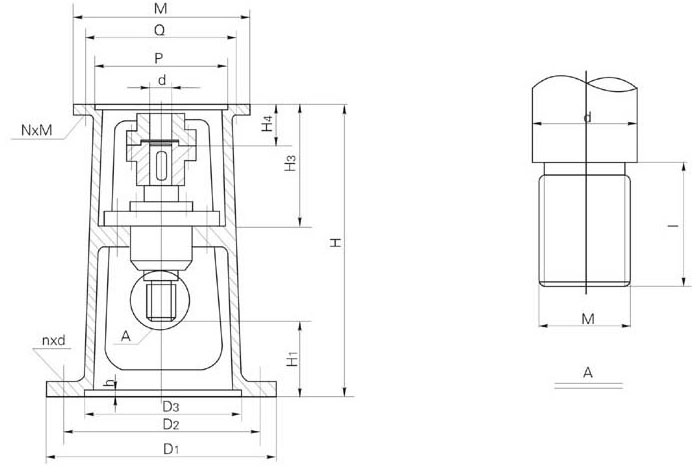

2、HG65-251-69標單支點機架主要參數及尺寸

機架型號	反應罐（立升）	減速機 BLD	反應罐連接處					H	H₁	H₃	H₄	攪拌軸連接處			減速機連接處
機架型號	反應罐（立升）	減速機 BLD	D₁	D₂	D₃	n×d	h	H	H₁	H₃	H₄	M	I	d	P	N×M	D	Q	M
TB₁	50 100	B₁	260	220	190	3×14	7	514	110	185	75	33×2	50	40	170	6×10	35	200	230
TB₂	200	B₁	305	280	220	3×14	7	514	140	185	80	42×3	60	50	170	6×10	35	200	230
TB₃	300	B₂	335	300	250	3×18	7	530	190	210	94	42×3	70	50	200	6×10	45	230	260
TB₃	500	B₂	335	300	250	3×18	7	530	190	210	94	48×3	70	60	200	6×10	45	230	260
TB₄	1000	B₃	442	400	345	4×26	7	675	200	250	100	60×4	80	70	270	6×12	55	310	340
TB₄	1500	B₃	442	400	345	4×26	7	675	200	250	100	65×4	85	76	270	6×12	55	310	340
TB₄	2000	B₃	442	400	345	4×26	7	675	200	250	100	78×4	90	89	270	6×12	55	310	340
TB₅	3000	B₄	460	400	345	4×26	7	720	200	250	120	78×4	90	89	320	8×14	70	360	400
TB₅	5000	B₄	548	500	435	4×30	7	736	200	250	120	78×4	100	95	320	8×14	70	360	400
